HMI : GS2107-WTBD-N
MITSUBISHI : TOUCH SCREEN ( HMI )
GOT simple seriese, 7inch WVGA, TFT color,
65536 colors, Panel color black,
24V DC ,Memory for storage (ROM) 15MB,Ethernet,
RS-232, RS-422/485 (Made in China)
GOT SIMPLE ซีรีส์ HMI ระดับเริ่มต้นสู่ e-F@ctory อย่างยั่งยืน
Graphic Operation Terminal หรือหน้าจอ GOT รุ่น SIMPLE ซีรีส์ เป็นหน้าจอประเภท HMI ที่ผลิตขึ้นมาเพื่ออุตสาหกรรมที่กำลังเปลี่ยนถ่ายอุปกรณ์สู่ระบบอัตโนมัติแบบ e-F@ctory ซึ่งมีการใช้งานดายและสะดวกต่อการเริ่มต้น
โดยล่าสุดสำหรับ GOT SIMPLE Series มีการอัปเกรดคุณสมบัติใหม่ 5 ฟีเจอร์ เพื่อตอบโจทย์การทำงานอันทรงพลังที่เรียบง่ายและพร้อมด้วยความน่าเชื่อถือในการผลิตให้สูงขึ้น

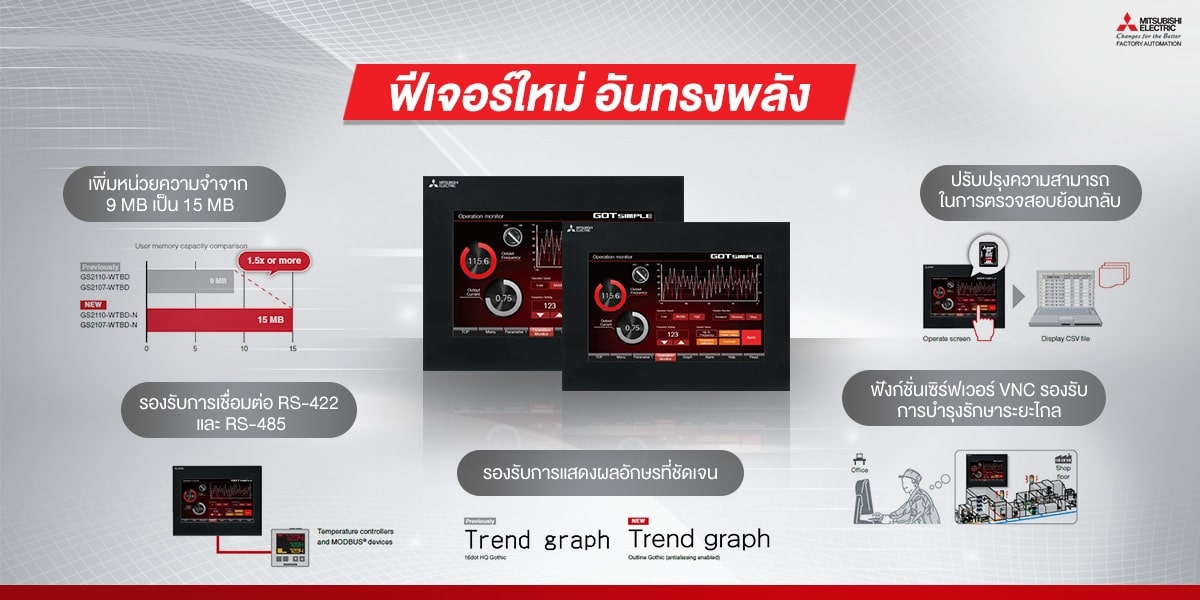

ฟีเจอร์ใหม่อันทรงพลัง
• เพิ่มหน่วยความจำจาก 9 MB เป็น 15 MB • รองรับการเชื่อมต่อ RS-422 และ RS-485 สะดวกสำหรับการเชื่อมต่อตัวควบคุมอุณหภูมิและอุปกรณ์ MODBUS® • รองรับการแสดงผลอักษรที่ชัดเจน ช่วยการแสดงผลหน้าจอที่ดีขึ้น • ปรับปรุงความสามารถในการตรวจสอบย้อนกลับ (Operation log function) โดยระบบจะบันทึกข้อมูลการทำงานอย่างละเอียด เช่นกระบวนการอะไร ผลิตเมื่อไหร่ และทำงานอย่างไรตามลำดับเวลา ลงไว้ในการ์ดหน่วยความจำ SD ช่วยให้การตรวจสอบและระบุสาเหตุของปัญหาได้ง่ายดายขึ้น • ฟังก์ชั่น VNC Server รองรับการบำรุงรักษาระยะไกล ตรวจสอบปัญหาผ่าน GOT ได้ทันทีและดำเนินการแก้ไขได้อย่างรวดเร็ว

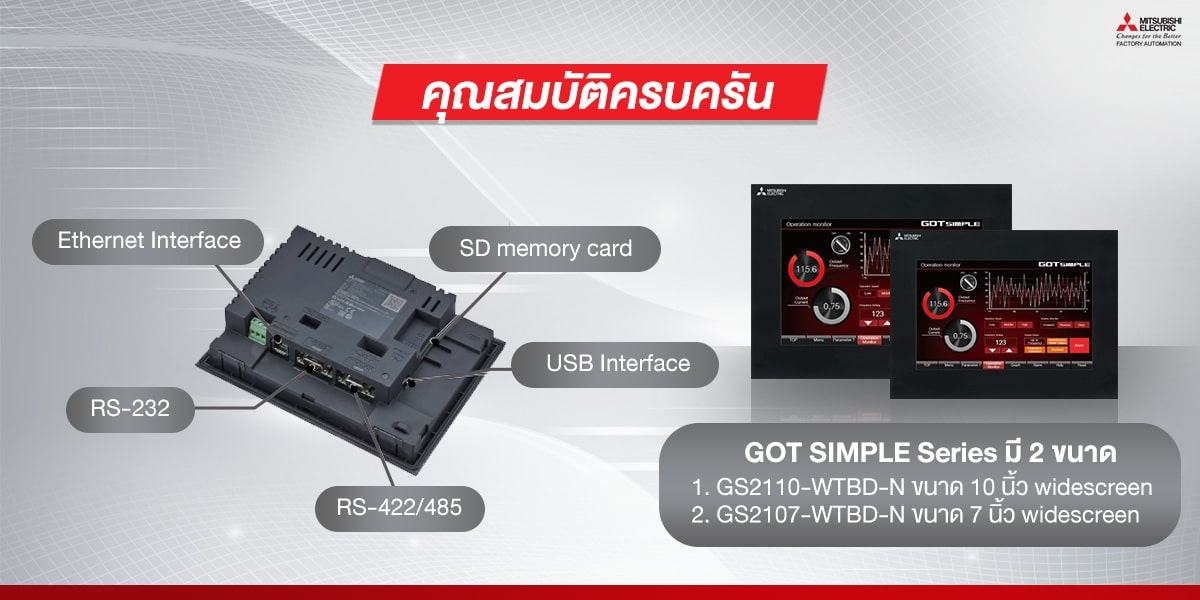

GOT SIMPLE Series มี 2 ขนาด
1. GS2110-WTBD-N ขนาด 10 นิ้ว widescreen 2. GS2107-WTBD-N ขนาด 7 นิ้ว widescreen สเปกหน้าจอ GOT SIMPLE Series • ขนาดภาพ (WVGA) : 800×480 พิกเซล • เทคโนโลยีหน้า TFT color LCD : 65,536 เฉดสี • แรงดันไฟฟ้ากระแสตรง : 24 V DC • หน่วยความจำ (ROM) : 15 MB • รองรับพอร์ท : Ethernet, RS-232, RS-422/485, USB device, SD memory card
เจาะลึกโซลูชันระยะไกลใน GOT SIMPLE Series
■ ตรวจสอบระยะไกล
ฟังก์ชัน VNC server (NEW!)
▶ ตรวจสอบการผลิตจากระยะไกล ผ่าน Smart Device เช่น PC หรือ Tablet โดยไม่จำเป็นต้องใช้หน้าจอเฉพาะ
▶ ใช้งานฟังก์ชันบน Smart Device ได้เหมือนกับ GOT เช่น ฟังก์ชัน Utility, ฟังก์ชันสำรอง/กู้คืน
▶ ฟังก์ชันความปลอดภัยป้องกันการทำงานทับซ้อน มีการตั้งค่าควบคุมการอนุญาต เพื่อป้องกันอุบัติเหตุจากการทำงานทับซ้อน
▶ ใช้งานร่วมกับอุปกรณ์ขนาดใหญ่ได้ง่ายดาย โดยมีฟังก์ชันการเริ่มต้นและปรับแต่งสำหรับอุปกรณ์ขนาดใหญ่โดยเฉพาะ
■ ปรับปรุงกระบวนการผลิต
การตรวจสอบระยะไกลด้วยโซลูชัน iQ Monozukuri (NEW!)
▶ ตรวจสอบอุปกรณ์หลายเครื่องจากระยะไกลได้อย่างง่ายดาย ใช้งานร่วมกับเทคโนโลยี IoT โดยสามารถรวบรวม แสดงภาพ และจัดการข้อมูลของอุปกรณ์หลายตัวพร้อมกันได้ ผ่านการแสดงบน GT SoftGOT2000 รวมถึงสามารถแสดงสถานะการทำงานบนพื้นที่การผลิตได้ เช่น บันทึกการทำงาน สัญญาณเตือนจากอุปกรณ์
▶ แสดงภาพการผลิตได้อย่างง่ายดาย จากซอฟต์แวร์ GT SoftGOT2000 ทำให้การเริ่มต้นสร้างโครงสร้างระบบเป็นเรื่องง่าย
GOT Drive Control โซลูชันโต้ตอบร่วมกับอุปกรณ์ Inverter
ความยากลำบากในการซ่อมบำรุง Inverter โดยการเปิดแผงควบคุม หรือหยุดไลท์การผลิตกำลังจะหมดไป ด้วยฟังก์ชัน Interactive ผ่านการซื่อสารระหว่าง GOT2000 และของ Inverter โดยสามารถตัดปัญหาความต้องการฮาร์ดแวร์ ซอฟต์แวร์เพิ่มเติม และเข้ากันได้กับแอปพลิเคชันอื่น ๆ ซึ่งช่วยให้อุตสาหกรรมสามารถเริ่มต้นระบบ ปรับปรุงการบำรุงรักษาเชิงคาดการณ์ และการแก้ไขปัญหาได้ทันที
▶ การเชื่อมต่อโดยตรงผ่าน Ethernet
▶ การเชื่อมต่อ CC-Link IE ผ่าน Programmable Controller
▶ การเชื่อมต่อ Ethernet ผ่าน Programmable Controller
▶ การเชื่อมต่อโดยตรงผ่าน RS-485
เมื่อใช้งาน GOT SIMPLE ร่วมกับ Inverter
▶ GOT สามารถปรับเปลี่ยนพารามิเตอร์ได้แม้ปิดแผงควบคุม บนเมนูการตั้งค่าพารามิเตอร์ (Simple mode)
▶ GOT สามารถตรวจสอบค่าพารามิเตอร์ของ Inverter ต่างๆ ได้ผ่าน Batch monitor เช่น ความถี่เอาต์พุต กระแสไฟขาออก และแรงดันไฟขาออกโดยไม่ต้องใช้ PC เชื่อมต่อกับ Inverter โดยตรง
▶ GOT สามารถแสดงเวลาการบำรุงรักษาเชิงคาดการณ์ของ Inverter ได้ รวมถึงส่วนประกอบต่างๆ เช่น Main circuit capacitor, Control circuit capacitor, cooling fan และอื่นๆ
GOT Drive Control โซลูชันโต้ตอบร่วมกับอุปกรณ์ Servo
GOT Drive ช่วยให้การแสดงสถานะระบบ Servo ง่ายดายขึ้น โดยจะแสดงความเร็วของการเริ่มต้นระบบ ปรับปรุงการบำรุงรักษาเชิงคาดการณ์ และการแก้ไขปัญหา
▶ การเชื่อมต่อโดยตรงผ่าน Ethernet/Serial
▶ การเชื่อมต่อผ่านโมดูล Simple Motion
▶ การเชื่อมต่อผ่าน Motion controller
▶ การเชื่อมต่อผ่านเครือข่าย CC-Link IE Field
สามารถปรับ Servo ได้โดยไม่ต้องใช้ PC
▶ ฟังก์ชันการปรับจูน GOT แบบ One-touch ใช้งานง่ายสำหรับเจ้าหน้าที่ที่ไม่มีประสบการณ์ สามารถตั้งค่าไว้ได้แบบอัตโนมัติทั้งสิ้น 3 โหมด
▶ ฟังก์ชันการปรับจูน ปรับตำแหน่งพารามิเตอร์, Machine resonance suppression filter และพารามิเตอร์ควบคุมการสั่นสะเทือนอย่างละเอียดในหน้าจอการปรับแต่ง
คาดการณ์การเสื่อมสภาพและการบำรุงรักษาเชิงคาดการณ์ของระบบโดยไม่ต้องใช้ PC
▶ ฟังก์ชัน Machine diagnosis สามารถแสดงค่าการทำงานโดยประมาณได้ เช่น ความเสียดทานของเครื่องจักร การสั่นของแรงบิดที่รวบรวมโดยฟังก์ชันการวิเคราะห์เครื่องของ Servo ทำให้สามารถทำนายการเสื่อมสภาพของเครื่องได้
รองรับฟังก์ชันการบำรุงรักษาเชิงคาดการณ์ของ Servo
▶ ตรวจสอบเวลาการทำงานสะสม จำนวนการเปิด/ปิดของรีเลย์การไหลเข้าบน GOT รวมถึงการคำนวณเวลาการเปลี่ยนส่วนประกอบ ของ Servo เช่น Capacitor, รีเลย์ได้
ลดต้นทุนการออกแบบ ติดตั้ง และบำรุงรักษาระบบการผลิต
▶ การใช้ SD memory card ถ่ายโอนข้อมูลที่จำเป็นทั้งหมด ช่วยให้การใช้งานง่ายดายและบำรุงรักษาได้ดียิ่งขึ้น
▶ ฟังก์ชัน Logging เก็บรวบรวมข้อมูลอุปกรณ์อุตสาหกรรมที่เชื่อมต่อได้ทั้งระบบ ทำให้รวบรวมและวิเคราะห์ข้อมูลได้ตลอดเวลา
▶ ฟังก์ชันสำรอง/กู้คืนข้อมูลสำคัญ ทำให้สามารถตั้งค่าโปรแกรมได้ทันทีโดยไม่ต้องมี PC ในการช่วยการเข้าถึงระบบที่ยุ่งยาก
▶ ฟังก์ชันติดตั้งการทำงานในพื้นที่การผลิต FA สามารถตั้งค่าและแก้ไขอุปกรณ์โดยไม่ต้องเปลี่ยนการเชื่อมต่อผ่านสายเคเบิล
▶ การบำรุงรักษาระยะไกลผ่านการเชื่อมต่อ Ethernet สามารถเชื่อมต่อระบบและรุ่นที่แตกต่างกันได้
▶ ฟังก์ชันการถ่ายโอนข้อมูล ผ่าน GT Works3 ช่วยให้ตั้งค่าอุปกรณ์ต้นทาง อุปกรณ์ปลายทาง และ Trigger สามารถจัดการได้ภายในการติดตั้งครั้งเดียวกัน
▶ รองรับการสื่อสาร MODBUS® กับอุปกรณ์ Slave ได้สูงสุด 31 เครื่อง (RS-485) เหมาะอย่างยิ่งสำหรับการตรวจสอบสายการผลิต
▶ ฟังก์ชันแจ้งเตือนเมื่อมีอุปกรณ์ทำงานผิดพลาด ช่วยให้สามารถแก้ไขปัญหาได้อย่างรวดเร็ว
▶ ฟังก์ชันตัวแก้ไขรายการ MELSEC FX สามารถแก้ไขโปรแกรมได้ในรูปแบบรายการ สะดวกสำหรับการเปลี่ยนแปลงโปรแกรมเพียงเล็กน้อยซึ่งเกิดขึ้นได้บ่อยในพื้นที่การผลิต
ขยายประสิทธิภาพการทำงานของเครื่องจักรให้สูงสุด
▶ ฟังก์ชันการจัดการรหัสผ่าน สามารถตั้งค่าการเข้าถึงการทำงานของผู้ปฏิบัติแต่ละบุคคลได้ ทำให้มีความปลอดภัยเกี่ยวกับการผลิตมากขึ้นและป้องกันการทำงานที่ไม่เหมาะสมได้
▶ ฟังก์ชันตัวกรอง IP ลดความเสี่ยงจากการเข้าถึงโดยไม่ได้รับอนุญาต โดยจะต้องมีการระบุ IP ของอุปกรณ์ที่สามารถเข้าถึง GOT ไว้
▶ ฟังก์ชันถ่ายโอนไฟล์ ช่วยให้สามารถแลกเปลี่ยนข้อมูลอย่างง่ายดายด้วย FTP ซึ่งสามารถบันทึกข้อมูลไว้ใน SD memory card ได้
